FPC软板压合工艺介绍

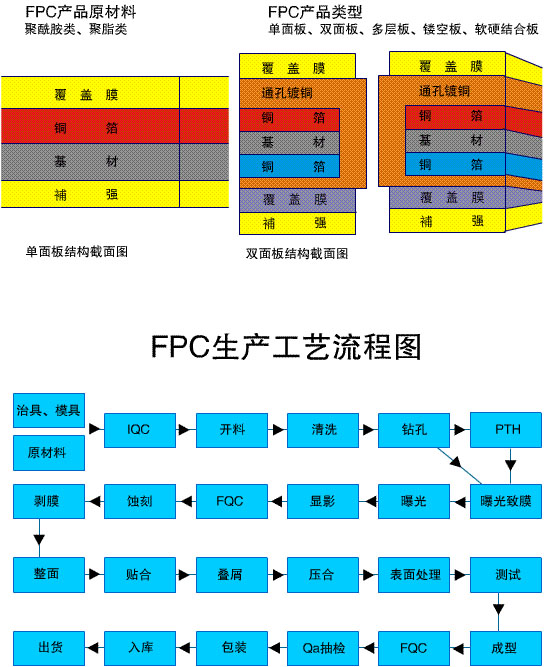

1.层压工艺流程:

叠层→开模→上料→闭模→预压→成型→冷却→开模→下料→检查→下工序

2.叠层操作指示:

A.生产前准备好离型膜\钢板\硅胶并用粘尘布或粘尘纸清洁钢板\硅胶\离型膜表面灰尘,杂物等。

B.将离型膜尺寸开好(500m*500m),放臵在叠层区备用,且每叠层完一个周期的软板,需备用钢板400块,使生产延续不至于断料。

C.叠层操作时,需双手戴手套或5指戴手指套,严禁裸手接触软板。

D.叠板时先放钢板硅胶离型膜FPC 离型膜硅胶钢板.一直按此叠10层(特殊要求除外)每一层摆放FPC数量以每1PNL板尺寸大小确定一层可摆FPC的数量是多少(板到硅胶四边的距离需保持7cm以上)摆板时应尽量将FPC摆放于硅胶中央部位,且每块板间距为2cm.每一层里面摆放FPC的厚度要一致(例如:单面板不可与多层板混放)每一开口,每一层摆放FPC的图形要一样,且摆放图形的位臵和顺序大致相同.摆放时应将FPC覆膜面或贴补强面朝上.离型膜要平整覆盖于软板上,不能有折皱和折叠现象.操作完毕,将叠层好的FPC平放在运输带上,送至下工序。

3.注意事项:

叠层时操作必须戴手套或手指套

叠层前检查钢板是否有凹凸不平,硅胶是否有破损\裂痕\蜂眼.离型膜是否粘有垃圾.无以上不良现象的钢板\硅胶\离型膜方能使用于生产叠层时摆放FPC的位臵及图形需一致放离型膜时,必须先确认离型膜正反面.确认方法：

1.用油性笔在离型膜一角落划一下,如果笔迹很清楚定为反面,不清晰为正面。

2.戴白手套触摸离型膜,有一面很光滑可以逻劲的那一面为正面,反之为反面。

4.层压操作指示

生产流程：退膜前处理贴合压合电镀

层压流程：钻孔→贴BS膜→过塑→压基材→沉镀Cu→ 干膜→蚀刻→前处理→贴膜→叠层→压合→检查→下工序

生产材料配置:

名称            规格

钢板          550*500mm

硅胶          500*500mm

离型膜       500*500mm

5.工艺说明

A.叠层：在叠层台面上放一块钢板\硅胶\离型膜\软板\离型膜\硅胶\钢板\按此顺序以此类推.叠+层为一个开口

B.上料：由两人站在两侧,前后一起抓住叠好的10层(一个开口)的板,轻轻慢慢地抬起放到压合机前每一个开口的边缘,慢慢地推到模板的正中间.不允许只抓一层钢板或只推一块钢板,防止钢板\硅胶\软板\离型膜错位及滑动。

叠层结构：

钢板         ------------------------------------------

硅胶         **************************

离型膜      ------------------------------------------

软板         ++++++++++++++++++++++++++

离型膜      ------------------------------------------

硅胶         **************************

钢板         ------------------------------------------

C.压合:将叠层好的板逐个开口放好后,在机台控制面板上按“闭模”键,模板上开到顶部时,会自动停止并进入预压状态.预压10-15分钟后,须将压力调到所压之型号的工艺参数,详见<压制参数一览表>,此时进入成型压合状态。

D.冷却:当成型压合时间到了之后,就将控制面板上的冷却水开关打开,进水管的四个阀门也打开,以及加热开关关闭.将温度降至80℃以下后方可下料.并将冷却水开关及进水开关全部关闭.加热开关打开升温为下次作好准备。

E.下料:冷却时间足够后,按开模键.压机开始卸压,模板下降到底部时,戴好厚手套,两个人侧分开站好,分别抬出各个开口的10层板.将钢板\硅胶\离型膜一层层掀开,且把钢板\硅胶摆放齐.废离型膜扔到垃圾桶里.压好的软板用PP膠片隔放好。

6.工艺控制

A.压合机

在压合之前须检查机器台面是否干净，钢板有无变形,硅胶有无破损,离型膜有无皱折，确认好之后方可生产。

B.参数设定：

温度                              时间                         压力

175±10℃传压           30-60min                  10-15MP

固化

温度                  时间

150±10℃         1-2h

7.工艺维护、开关机操作和设备维护

A.快压\传压开关机

a.合上电源总开关,将开关拨到“ON”位臵.电气柜上电源指示灯亮；

b. 选择手动操作,按下闭模按钮.油泵电机运转,闭模指示灯亮.柱塞在液压作用下带动热板上开\合模,继而升压.当液压缸内的液压力升至表下限时,油泵开始工作.至最上限时泵止.从而完成闭模动作。

B.成型结束后,按下开模按钮,电机运转指示灯亮,既开模.当柱塞下降时,撞到触动行开关时,泵停止。

C.加热控制系统温度控制是数字温度调节器来实现自动检测.目板的温度可以在电气柜上的调节气器读出,下排是设定温度,上排是实际温度显示.面板上的“OUT/ON键控制加热温度的启动与停止。

D.烘箱\开关机

a.设定温度及时间,然后按下“启动”键加热器开始加热；

b.待加热到设定温度,带上防高温手套,打开烘箱门,把软板放入烘箱内,将烘箱门关上；

c.当设定时间到达时,警报器响.这时只需将“电热”键关上,待温度降到50℃以下,方可将软板取出；

d.如需重新工作,只要将“电热”键开启即可。

8.检验

A.压不实：即包封膜压不结实，紧密。

1.线路导体须有0.13mm以上的间距。

2.导体之间的压不实面积超过线距的20%时作返压处理。

3.压不实区域长度超过0.13mm时作返工处理。

B.气泡:即包封与铜箔之间充有空气,形状凸起。

1.气泡长度≥10mm时判定为NG

2.气泡横跨两导体时判定为NG

3.气泡接触处形时判定为NG

C.线路扭曲：线路扭曲,扭折现象不允许

D.溢胶：包封膜的胶溢出Cu面

溢胶面积≤0.2mm时判定为OK.带孔的焊盘溢胶量≤1/4焊盘面积判定OK.孔边焊盘最小可焊量不小于0.1mm.

E.孔内残胶:不允许孔内有残胶

F.折痕\压痕\压伤(压断线,造成线路受损作报废处理)

FPC表面伤痕长度L≥20mm,且深度明显,不允许其它轻微的可通过UAI处理.

G.可靠性能测试:

a.剥离程度测试

b.热冲击性能测试
