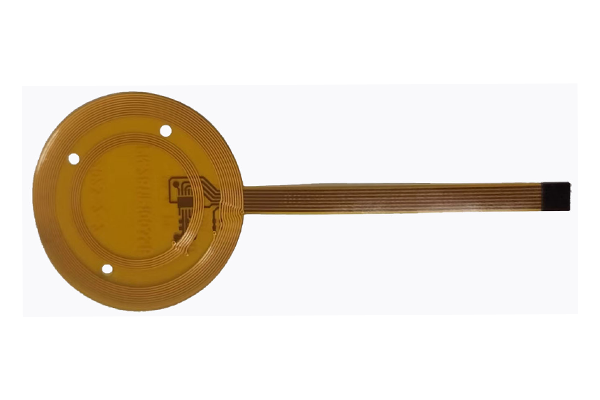

一、现有技术现状

1、高密度互连与先进封装技术

当前，线路板封装的核心趋势是向高密度、高集成度发展。例如，扇出面板级封装（FOPLP）通过将多个芯片集成在方形基板上，显著提升了面积利用率和成本效益，已在AI芯片等领域实现量产应用。混合键合技术则通过金属与介质的直接连接，将互连间距缩小至10μm以下，降低了电阻损耗并提升了信号完整性。此外，玻璃基板因其低介电常数（约4.0）和高机械稳定性，逐步替代传统硅中介层，支持更高频宽和散热需求。

2、材料创新与性能突破

有机中介层：采用玻璃载体支撑的有机材料，简化了硅通孔（TSV）工艺，支持1-2μm线宽的RDL（重分布层），适配5G和AI芯片的高密度互连需求。

低温固化PSPI：国产光敏聚酰亚胺（PSPI）通过降低固化温度至230℃以下，分辨率达0.1μm，已应用于HBM3存储芯片和3D IC集成，打破了日美企业的技术垄断。

液态金属封装材料：上海交通大学团队开发的液态金属复合材料，兼具高气密性与可拉伸性，氧透过系数接近金属铝，适用于柔性电池和热管理器件，循环寿命提升300%以上。

3、智能制造与工艺优化

AI驱动的制造控制：在扇出封装中，AI实时监控电镀均匀性和基板翘曲，良率提升至99.5%。

全自动化产线：如Manz亚智科技的RDL制程设备支持300mm至700mm基板处理，结合垂直电镀技术，实现高精度互连和低成本量产。

二、未来技术探索方向

1、新型基板材料的开发

玻璃基板的深度应用：通过TGV（玻璃通孔）技术实现高纵深比通孔（深宽比>10:1），提升芯片散热能力与高频信号传输效率，预计在2026年前后实现AI芯片的大规模应用。

二维半导体集成：复旦大学团队基于二硫化钼（MoS₂）的处理器“无极”已展示出纳米级功耗优势，未来或推动柔性电子与芯片的深度融合。

2、多功能集成与异构封装

有源中介层设计：将电源管理和热控制电路嵌入封装层，动态调节功率分配，减少局部过热风险。

3D堆叠与Chiplet技术：通过TSV（硅通孔）和微凸块技术，实现多芯片垂直集成，如台积电CoWoS技术已用于H100 GPU，未来CoPoS（面板级封装）将进一步提升产能。

3、绿色制造与循环经济

可回收材料工艺：生物基PI膜和可降解PET基材的研发，推动封装废弃物减少40%，欧盟碳关税（CBAM）加速该技术落地。

电镀液回收技术：盛美半导体的金属回收率超95%，降低生产成本与环境污染。

4、智能化与AI驱动的工艺革新

数字孪生与仿真优化：通过AI算法预测热应力分布和电磁兼容性（EMC），设计周期缩短50%。

自供电封装系统：摩擦纳米发电机（TENG）可将机械振动转化为电能，减少对外部电源依赖，特斯拉已启动原型测试。

5、国产化与产业链协同

关键材料自主可控：如低温PSPI的单体国产化率从60%提升至90%，规划吉瓦级产线建设以应对国际竞争。

区域产业集群效应：长三角和珠三角集聚70%产能，通过政策支持（如江苏“十四五”规划）推动晶圆级封装与异质集成技术突破。

三、挑战与展望

尽管技术进步显著，线路板封装仍面临多重挑战：

技术瓶颈：如玻璃基板的脆性加工难题、2D/3D封装的热膨胀系数失配问题。

成本与规模化：高端设备（如EUV光刻机）依赖进口，国产替代需加速；FOPLP量产需解决面板级制造的均匀性控制。

国际竞争：日美企业在高频材料和设备领域仍占据主导地位（如东丽PSPI市占率34%）。

未来，随着AI、量子计算和6G通信的推动，线路板封装将向更高密度、更低功耗、更强功能集成演进。通过材料、工艺与智能制造的深度融合，行业有望实现从“跟随”到“引领”的跨越，重塑全球半导体产业格局。
