    3D曲面屏组件设计制造解决方案
    发布日期:2024-07-18 访问量:619

    一、3D曲面屏组件定义

    3D曲面屏组件,即源于LED段码显示屏技术,以柔性线路板为电路模块基板,贴装LED灯晶圆,叠加导光支架,贴合图案膜片,通过图案与软件逻辑开发的LED灯效的融合形成的具有一定柔性弯曲度的立体炫彩显示屏模组。常应用于曲面位广告、智能玩具、特色仪表盘、电子烟等领域。


    3D曲面屏组件样品展示


    二、3D曲面屏组件设计解决方案

    1、3D曲面屏组件图案光效产品设计:采用3D软件(3DS MAX、Maya、Rhino、Blender、ZBrush、SketchUp、AutoCAD)设计特定图案光效的成品结构件动画;

    2、3D曲面屏组件图案实现设计:采用平面软件(Adobe Photoshop、‌Adobe Illustrator、‌Adobe InDesign、‌CorelDraw、‌Freehand、‌Fireworks、创客贴、‌青柠设计、‌图怪兽、‌Fotor懒设计和黄油相机等)设计简化与层次叠加的图案;

    3、3D曲面屏组件导光支架实现设计:采用AutoCAD设计具有光效逻辑的支架结构;

    4、3D曲面屏组件基板模块实现设计:功能逻辑硬件设计与软件设计。


    三、3D曲面屏组件制造解决方案

    1、3D曲面屏组件制造材料与电子料选择

    (1)图案膜片材料:透明PS、透明PI、透明PET等可选;

    (2)导光支架材料:柔性热固胶、柔性硅胶等可选;

    (3)基板模块材料:FCCL覆铜板/PI基材+纯铜箔、PI覆盖膜/PET覆盖膜可选;

    (4)基板模块电子料:LED灯晶圆、MiniLED晶圆可选。


    2、3D曲面屏组件图案膜片制造工艺方案

    (1)彩色图案印刷+热固黑油印刷、彩色图案印刷+感光黑油涂覆。


    3、3D曲面屏组件导光支架制造工艺方案

    (1)切割加工:激光切割、冲压切割、模具切割等。


    4、3D曲面屏组件基板模块制造工艺方案

    (1)FPCB基板孔加工:CNC钻孔、激光钻孔、冲切孔等;

    (2)FPCB基板孔金属化加工:化学沉铜、黑孔、银油/铜浆灌孔等;

    (3)FPCB线路加工:干膜图形转移+蚀刻、湿膜图形转移+蚀刻、银油碳油印刷可选;

    (4)FPCB压合加工:中温快压、中温真空快压、中温硫化压合、高温传压、高温真空传压可选;

    (5)FPCB阻焊加工:UV热固油、UV感光油、覆盖膜,不同颜色可选;

    (6)FPCB字符印刷加工:字符印刷、字符喷印可选;

    (7)FPCB外形加工:冲压切割、激光切割可选;

    (8)FPCB表面加工:沉金、镀金、沉锡、OSP、可选;

    (9)FPCBA模块加工:SMT,绑定、固金机可选。

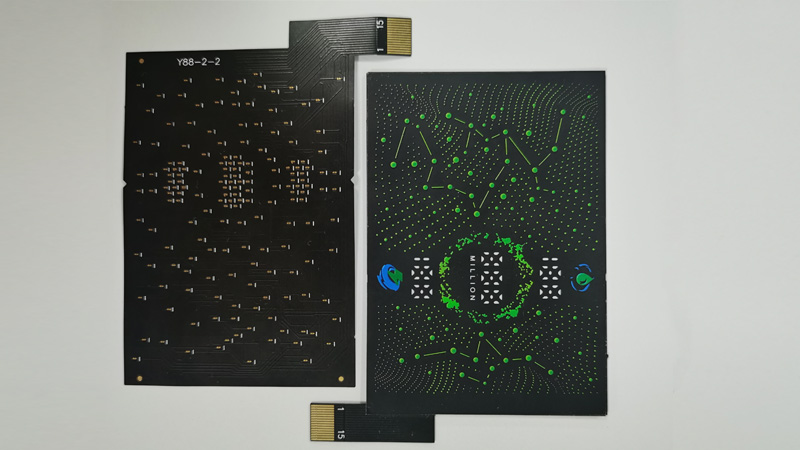

    3D曲面屏组件样品正反面实拍图


    5、3D曲面屏组件功能性能评测品控方案

    (1)材料检测:FCCL覆铜板/高分子材料/铜材/胶材电性能、物理性能分析评测;

    (2)过程功能检测:开短路飞针测试、开短路通用测试、开短路专用测试、特定功能治具测试;

    (3)过程性能检测:AOI缺陷测试、ICT性能测试等;

    (4)成品功能检测:灯效逻辑功能治具测试;

    (5)成品性能检测:ICT性能测试、组件柔性测试、可靠性测试等。
