1、产品简介：

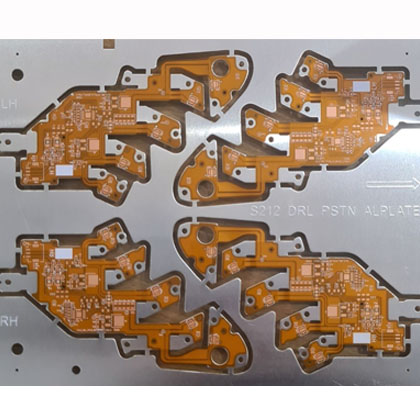

汽车侧方位白天行车灯铝基散热柔性线路板，是专为汽车侧方位白天行车灯打造的局部可弯折、厚铝基高散热核心器件电路载板连接器排线。汽车侧方位日间灯具备提示（或警示）功能，并长期处于点亮状态，电量功耗较大，电磁功能电路有大量热能输出，控制电路增加了LED灯的显示效果与状态监测设计，有效确保日间行车LED灯的智能化升级。柔性线路板采用单面耐热材料、背面贴装压合特定散热效果良好铝基片PCB设计，相对复杂的材料结构，生产过程中压合加工与成型加工环节有一定的制造、品控难度。
2、产品特性：

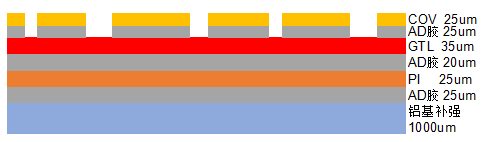

（1）叠层结构特性说明：铝基板兼具柔性线路板补强功能，可有效控制线路板涨缩，打破传统局限，让原本用于连接排线的软板，可替代硬板作为芯片、器件及功能电路的集成基板，精简产品结构；

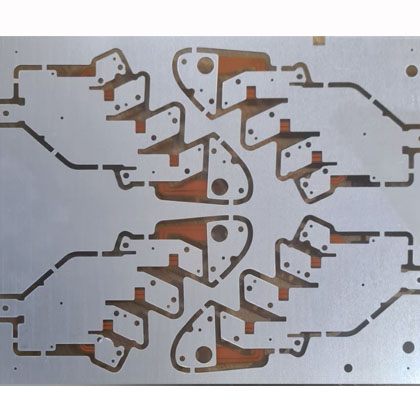

（2）散热与大电流传输：特定厚度铝基板可作为高亮度LED灯背面散热装置，有效散除日间行车灯长期点亮产生的热量，同时保障柔性线路板稳定传输大电流，显著提升LED灯与线路板的使用寿命；
（3）灯模块智能化控制：搭载多线控制电路，可对LED灯实施精准智能化控制，优化显示效果，同时实现状态监测，满足汽车电子智能化升级需求。
3、产品技术支撑：
（1）特色材料技术：针对汽车电子严苛的可靠性要求，采用材料兼容性优化技术，确保柔性基材、铝基片、热固胶、覆盖膜等多种材料之间的粘结性、热膨胀系数匹配，有效控制线路板涨缩率≤0.05%，解决传统铝基柔性板易出现的分层、翘曲问题。同时，材料均通过汽车电子行业RoHS、REACH环保认证，符合汽车级有害物质管控标准，保障产品环保合规性；
（2）特色工艺技术：引入在线检测技术，在钻孔、图形转移、压合等关键工序设置检测节点，采用AOI自动光学检测设备，精准识别线路短路、开路、脱层、气泡等缺陷，缺陷检出率≥99.5%；终检环节结合电气性能测试（开短路测试、绝缘电阻测试）与环境可靠性测试（高低温循环、振动测试），确保产品符合汽车电子严苛标准。
4、产品基本工艺流程：

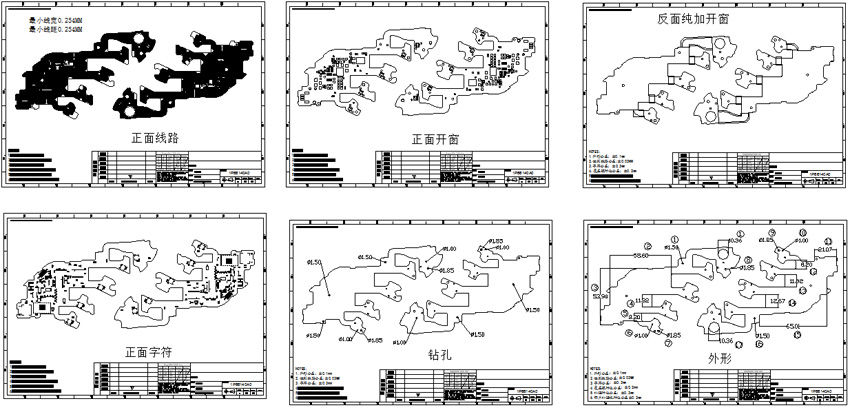

遵循汽车电子产品严苛标准，全流程精细化管控，核心工艺流程如下：开料→钻孔→图形转移→贴覆盖膜→压合→表面处理→开短路测试→字符→贴反面热固胶→外形加工→贴反面铝片→二次压合→终检，确保产品品质达标。
5、产品增值服务：
DFM可制造性评估：
（1）设计优化：① 结合铝基板料性能测试数据，确定铝基片最优厚度与柔性基材规格，确保两者热膨胀系数匹配；② 优化弯折区域线路布局，预留弯折余量，避让铝基片关键区域，避免线路集中；③ 优化焊盘、孔位设计，贴合生产工艺极限，减少制造难度。
（2）工艺优化：① 制定压合工序标准化作业指导书，优化压合温度、压力、时间参数，增加压合后分层、气泡的专项检查；② 优化成型刀具与设备参数，采用精密成型设备，增加成型后弯折测试；③ 引入自动化钻孔、贴胶设备，减少人工操作误差，提高工序稳定性。
（3）品控优化：① 完善原材料入库检验标准，严格按照《铝基板料性能测试报告》开展原材料检测；② 增加关键工序的质量控制点，明确检验标准与检测方法，实现工序质量可追溯；③ 定期校准测试设备，确保成品测试符合《线路板成品可靠性测试报告》要求，避免不合格产品出厂。
（4）成本优化：① 优化原材料规格，选择性价比更高的核心原材料，批量采购降低采购成本；② 降低工序不良率，减少返工成本；③ 逐步引入自动化生产设备，提高生产效率，降低人工成本。
参考《项目技术可行性分析报告》；
ODM修正支持：参考《DFIMA产品失效分析报告》；
PFIMA制造过程失效分析：参考《PFIMA制造过程失效分析报告》。
6、品控保障解决方案
来料检验检测：【来料检验检测】，参考《铝基板料性能测试报告》；
过程检验检测：【过程检验检测】；
成品检验检测：【成品检验检测】，参考《线路板成品可靠性测试报告》。
7、产品直属：汽车侧方位白天行车灯组件

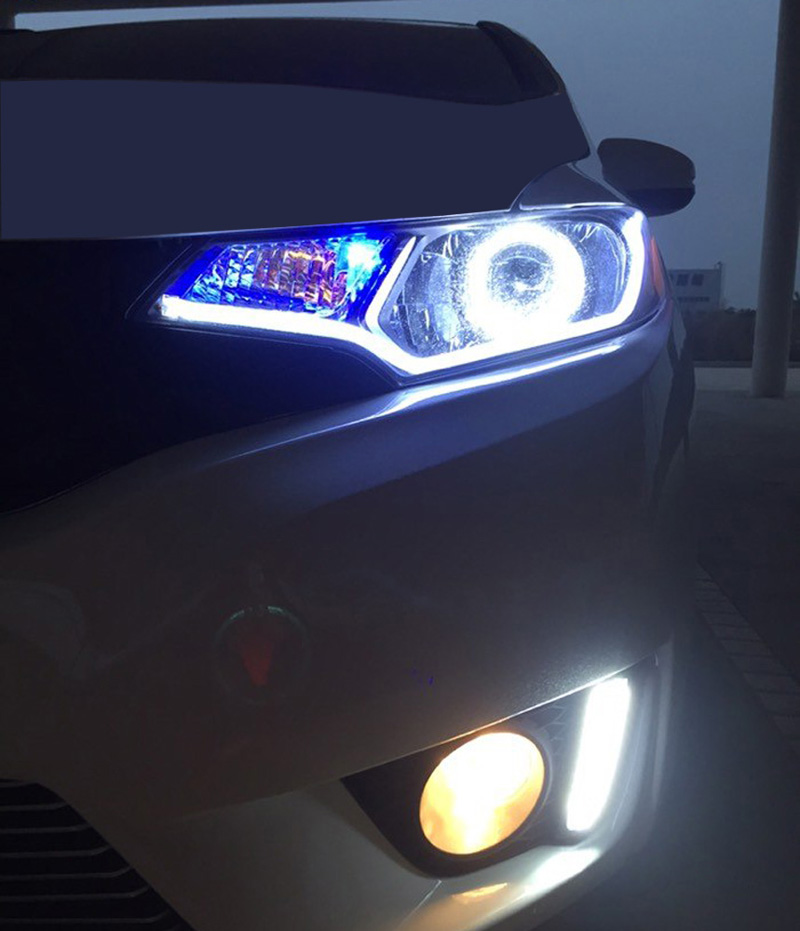

日间行车LED灯组件，即安装在汽车两侧边位的LED灯模组，便于白天行车提示或警示路边行人与公路内其他驾驶员，不属于照明灯，是一种信号灯，有效保证交通安全。此灯有一定亮度需求，但又不能太亮，以免干扰他人，基准轴线上的发光强度不得小于400 cd，其他方向上的发光强度不应小于400 cd与配光分配图中对应点的百分比乘积，在任何方向上，灯具发出的光强度不应大于800 cd。
8、产品终属：汽车侧方位白天行车灯
LED汽车灯，是指车内外光源均采用LED技术，用来外部与内部照明。外部照明设备涉及热极限与EMC问题，同时还有卸载负载测试的许多复杂标准。 LED汽车灯可广泛使用LED汽车灯来营造车内环境，用寿命为5万个小时，LED的结构坚固，不容易受振动影响，使用过程中光输出亮度也不会明显下降。LED汽车灯适合于汽车电子的各种照明应用，包括大灯（远光灯和近光灯），雾灯，尾灯，刹车灯，转向信号灯，白天行车灯，踏板照明 灯，仪表灯，牌照灯，车门灯，车内照明灯，示宽灯，导航，娱乐系统，背光灯及指示灯等。
