紫铜加热片电热转换电路柔性线路板，即采用柔性材料与全流程线路板工艺制作的可弯折、一定导热性、适配中小功率电热转换场景的核心电路载板。紫铜加热片即紫铜电路发热线路组件，是电流通过具有一定电阻的蚀刻紫铜线路，电子与材料原子、晶格碰撞的动能转化为热能，使导电材料升温，实现电热能量高效转换。紫铜加热片基于FPCB材料（多层PI膜、电镀/蚀刻药剂、金属层叠加、多层结合胶等）与复杂线路板工艺，导热性能下降严重，但具有良好的导电性，比较各类材料加热片，紫铜类热转换率表现一般。FCCL覆铜板尺寸、性能规格一致性非常好，FPCB工艺控制精度高，紫铜电热转换电路柔性线路板加热性能一致性极佳。
一、紫铜加热片电热转换电路柔性线路板产品概况
1、产品简介：

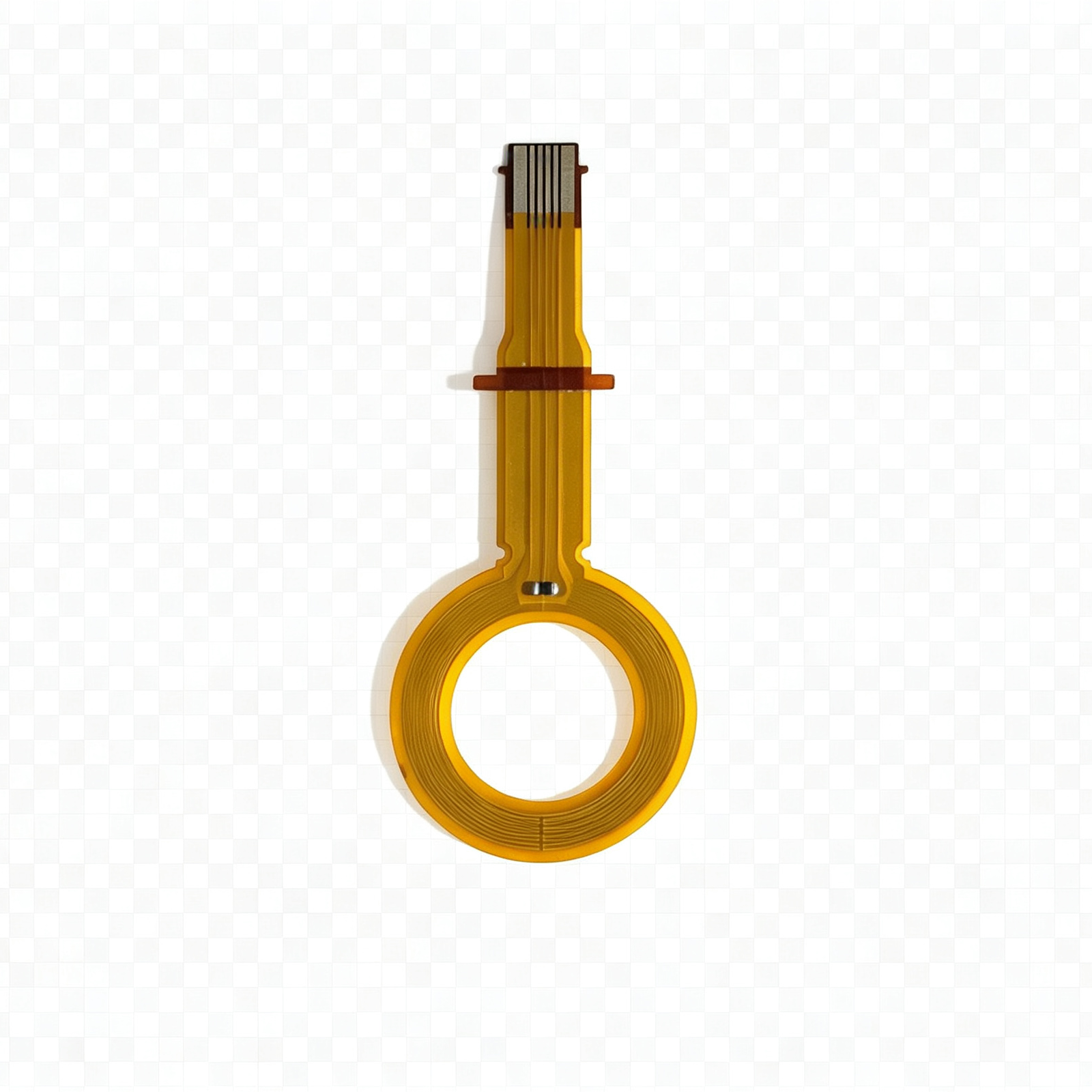

紫铜加热片电热转换电路柔性线路板，即采用柔性材料与全流程线路板工艺制作的可弯折、一定导热性、适配中小功率电热转换场景的核心电路载板。紫铜加热片即紫铜电路发热线路组件，是电流通过具有一定电阻的蚀刻紫铜线路，电子与材料原子、晶格碰撞的动能转化为热能，使导电材料升温，实现电热能量高效转换。紫铜加热片基于FPCB材料（多层PI膜、电镀/蚀刻药剂、金属层叠加、多层结合胶等）与复杂线路板工艺，导热性能下降严重，但具有良好的导电性，比较各类材料加热片，紫铜类热转换率表现一般。FCCL覆铜板尺寸、性能规格一致性非常好，FPCB工艺控制精度高，紫铜电热转换电路柔性线路板加热性能一致性极佳。
2、产品特性：
（1）机械与物理特性：全流程线路板材料工艺下的加热片叠层结构比较复杂，采用紫纯铜Cu、聚酰亚胺PI基材、结合胶+绝缘PI覆盖膜的多层次复合叠层结构，加热片具有高绝缘性、高柔性、低膨胀系数、超薄平整、厚度均匀等特性；
（2）导热与电热转换效率：紫铜导体基材导热性能优异，但通过特殊处理的FCCL覆铜板，再实施柔性线路板全流程制造工艺，导致紫铜加热片电热转换效率大弧度下降，增加了电能损耗。均匀的蛇形布线设计与高精度线宽、线距蚀刻控制，加热片导热性能一致性极佳（优化PCB线路设计，可显著提升电热转换效率）。
3、产品技术支撑：
（1）特色材料技术：针对紫铜加热片电热转换的高温工作需求，采用较高导热柔性基材与紫铜导体的兼容性优化技术，确保导体、基材、热固胶之间的粘结性，控制线路板热膨胀系数匹配，将线路板涨缩率控制在≤0.04%，解决传统柔性线路板在高温环境下易分层、脱胶的问题。同时，所有材料均通过RoHS、REACH环保认证，符合民用及工业级有害物质管控标准，保障产品环保合规性；
（2）特色工艺技术：在电镀、图形转移、蚀刻、压合、表面处理等关键工序设置检测节点，采用AOI自动光学等检测设备，精准识别线宽、线距、导体厚度不均、脱层等缺陷，缺陷检出率≥99.6%；终检环节结合电气性能测试（开短路测试、绝缘电阻测试、功率传输测试）与环境可靠性测试（高低温循环、高温老化、振动测试），确保产品适配紫铜加热片的长期高温工作场景，符合相关行业标准。
（3）组件化技术：电热转换电路模拟
基于焦耳定律，电流通过柔性加热片电路电阻时产生热能，
即总热量=比热容.质量.温度变化量；
（Q为热量，I为电流，R为加热片电阻，t为通电时间），通过线路板设计优化与工艺修正技术保障电热转换效率或升温的一致性及相对标准。
4、产品基本工艺流程：
遵循中高端电热转换电路线路板严苛标准，全流程精细化管控，核心工艺流程如下：开料（紫铜导体+柔性基材）→钻孔→图形转移→蚀刻（控制紫铜导体厚度）→贴覆盖膜→压合（优化导热性能）→表面处理（防氧化/沉金）→开短路测试→字符→外形加工→焊接导线→功能测试→性能评测→终检，确保产品品质达标。
5、产品增值服务：
DFM可制造性评估：

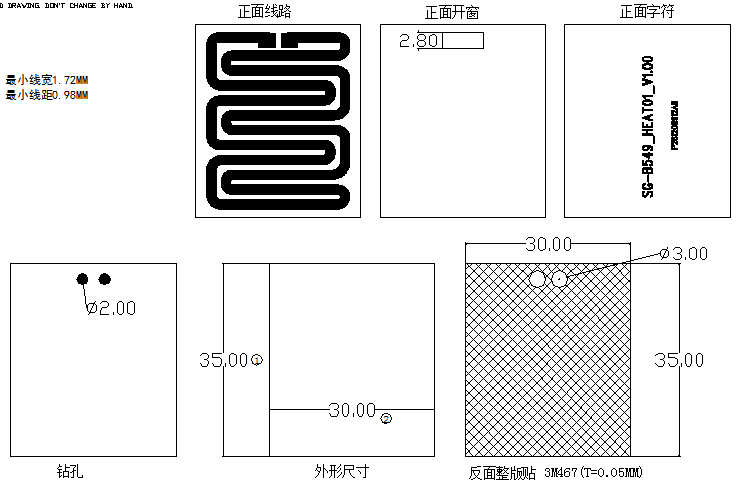

（1）设计优化：① 结合紫铜导体导热性能测试数据，确定紫铜导体最优厚度与柔性基材规格，确保两者热膨胀系数匹配，提升导热效率；② 优化弯折区域线路布局，预留弯折余量，避让加热片贴合关键区域，避免线路集中导致的热量堆积；③ 优化焊盘、孔位设计，贴合紫铜加热片的安装尺寸，减少制造难度，提升电路与加热片的连接稳定性。
（2）工艺优化：① 制定压合工序标准化作业指导书，优化压合温度、压力、时间参数，重点控制导热层压合效果，增加压合后分层、气泡的专项检查；② 优化成型刀具与设备参数，采用精密成型设备，增加成型后弯折测试与高温老化测试，确保线路板长期弯折与高温工作稳定性；③ 引入自动化蚀刻、贴胶设备，减少人工操作误差，提高紫铜导体厚度均匀性与工序稳定性。
（3）品控优化：① 完善原材料入库检验标准，严格按照《紫铜导体及柔性基材性能测试报告》开展原材料检测，重点检测导体导热性与基材耐高温性能；② 增加关键工序的质量控制点，明确检验标准与检测方法，实现工序质量可追溯；③ 定期校准测试设备，确保成品测试符合《电热转换电路柔性线路板成品可靠性测试报告》要求，避免不合格产品出厂。
（4）成本优化：① 优化原材料规格，选择性价比更高的高导热柔性基材与紫铜导体，批量采购降低采购成本；② 降低工序不良率，尤其是蚀刻、压合环节的不良损耗，减少返工成本；③ 逐步引入自动化生产设备，提高生产效率，降低人工成本。
参考《项目技术可行性分析报告》；
ODM修正支持：参考《DFIMA产品失效分析报告》；
PFIMA制造过程失效分析：参考《PFIMA制造过程失效分析报告》。
6、品控保障解决方案
来料检验检测：【来料检验检测】，参考《紫铜导体及柔性基材性能测试报告》；
过程检验检测：【过程检验检测】；参考《紫铜加热片柔性线路板电热转换性能测评分析》
成品检验检测：【成品检验检测】，参考《电热转换电路柔性线路板成品可靠性测试报告》。
7、产品直属：紫铜加热片电热转换温控模块
紫铜加热片电热转换温控模块，即由紫铜加热片与柔性线路板集成的核心加热组件，广泛应用于中高端加热设备，实现电能向热能的高效转化，适配中低温加热场景（50℃~200℃）。该模块需满足电热转换效率一般，工作电流稳定，温度控制精度≤±2℃，同时具备良好的绝缘性能，避免电路短路导致的安全隐患，确保加热过程稳定、安全，适配多种中高端民用及工业加热场景。
8、产品终属：各类中高端加热设备
紫铜加热片电热转换电路柔性线路板，作为紫铜加热片的核心电路载板，广泛应用于各类中高端加热设备，包括汽车后视镜加热（改装款）、中高端家电（电热水壶、电熨斗）、精密仪器预热设备、医疗热敷设备、小型工业模具加热设备等。此类设备对电热转换效率、温度控制精度有较高要求，同时需适配设备的异形安装场景，柔性线路板的可弯折性与紫铜的高导热性完美契合设备需求，使用寿命可达3万个小时以上，结构坚固，不易受振动影响，可长期稳定工作。
