无源墨水屏手机壳的NFC天线线路板是实现“无电池无线供能与数据传输”的核心组件，其本质是一条集成于手机壳内，并通过精密设计的NFC线圈（通常有漆包线绕制与柔性线路板制造两种工艺），本次产品为柔性线路板FPCB工艺。基于13.56MHz射频技术，与手机NFC模块形成电磁耦合：一方面，手机触碰时通过电磁感应为手机壳内的电子墨水屏及控制电路无线供电（无需额外电池）；另一方面，同步完成数据双向传输（如手机端发送的图片、文字指令），驱动墨水屏刷新显示内容。其设计需兼顾小型化（适配手机壳轻薄结构）、高耦合效率（确保能量与信号稳定传输）及抗干扰性（避免与手机其他无线模块冲突）。
一、产品定义
无源墨水屏手机壳的NFC天线线路板是实现“无电池无线供能与数据传输”的核心组件，其本质是一条集成于手机壳内，并通过精密设计的NFC线圈（通常有漆包线绕制与柔性线路板制造两种工艺），本次产品为柔性线路板FPCB工艺。基于13.56MHz射频技术，与手机NFC模块形成电磁耦合：一方面，手机触碰时通过电磁感应为手机壳内的电子墨水屏及控制电路无线供电（无需额外电池）；另一方面，同步完成数据双向传输（如手机端发送的图片、文字指令），驱动墨水屏刷新显示内容。其设计需兼顾小型化（适配手机壳轻薄结构）、高耦合效率（确保能量与信号稳定传输）及抗干扰性（避免与手机其他无线模块冲突）。

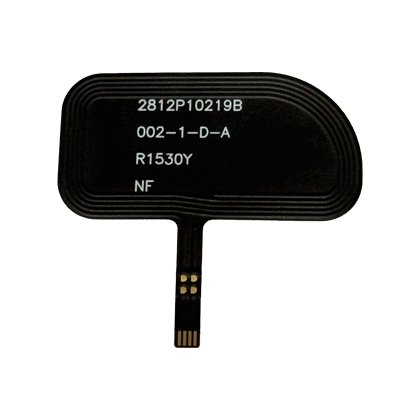

二、产品特性

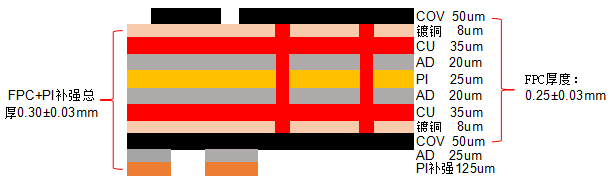

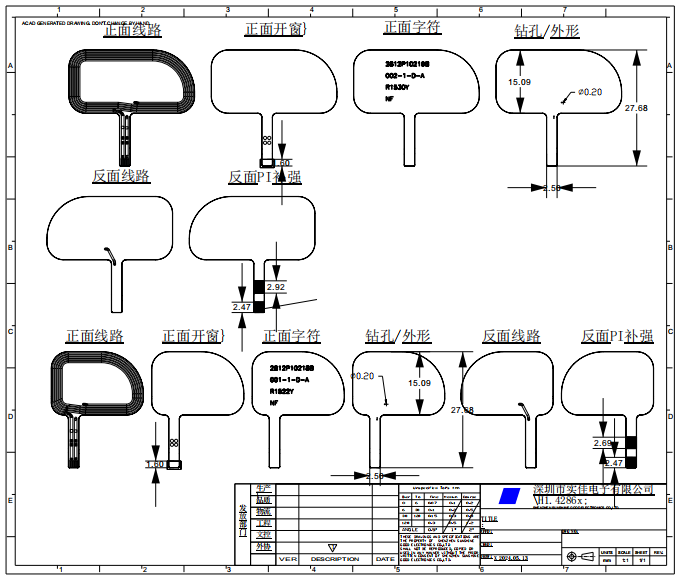

其采用柔性PI基FCCL为载体，通过钻孔去污、图形转移、电镀蚀刻等线路板工艺制作成平面线圈（线宽精度±10μm），结合真空层压工艺实现线圈与PI膜的紧密贴合，确保电磁耦合效率；工艺中采用表面阻焊处理（如绿油/黑油涂层）降低信号干扰，同时通过热压整形工艺适配手机壳弧度，兼顾轻薄（厚度≤0.3mm）与耐弯折性；材料选择上兼顾高导电性与柔性，最终实现高能量传输效率、低损耗（介电损耗角正切≤0.001）及与手机壳的一体化美观性。
三、产品技术支撑
无源墨水屏手机壳NFC天线线路板的技术支撑核心体现在材料、电磁设计与精密制造三大维度：材料层面，采用高导电性（铜箔电阻率≤1.7μΩ·cm）、高柔性（断裂伸长率≥200%）的PI膜或PET基板，结合低损耗介质材料（介电损耗角正切≤0.001），保障电磁能量高效耦合与耐弯折性；电磁设计层面，基于13.56MHz射频原理优化螺旋/平面回路线圈结构（线宽精度±10μm），通过仿真模拟实现手机触碰时电磁感应能量采集效率≥70%，同时确保数据双向传输稳定性；工艺层面，运用图形转移/电镀蚀刻工艺制作线圈，配合真空层压、热压整形等工艺，实现线圈与基板紧密贴合（厚度≤0.3mm），并适配手机壳弧度，最终支撑无电池无线供能与长效显示功能的落地。
特色材料技术：
介电常数相对稳定、尺寸涨缩系数较小；
特色工艺技术：
线宽可控、线距可控；
组件化技术：
LCR参数与阻抗匹配技术（设计与制造）；
耦合增强与形状优化技术（设计与制造）；
天线尺寸与结构设计技术（设计与制造）；
四、产品制造流程
双面FCCL+覆盖膜开料、CNC钻孔、黑孔、电镀、图形转移、曝光显影蚀刻、贴合、压合、测试等；
五、核心QC工序
孔厚控制、线路缺陷测试、LC电路性能测试
六、产品测试报告
《无源墨水屏手机壳NFC天线射频测试报告》
七、产品直属：NFC墨水屏模组
NFC墨水屏模组是一种将近场通信（NFC）技术与电子墨水屏深度融合的创新硬件模组，其核心技术在于通过NFC无线取电实现无电池供电，并利用电子墨水屏的低功耗特性实现静态内容长效显示。核心组包括：
(1) NFC天线：用于与NFC芯片电路配合实现无线通信射频场。
(2) NFC模块：基于NFC核心芯片，受控于主控芯片，实现与手机NFC协议数据收发；
(3) 电子墨水屏：采用微胶囊电泳显示技术，通过电场控制黑白粒子排列，断电后显示内容仍可保留；
(4) 柔性电路组件：连接NFC模块与屏幕的驱动电路，实现信号传输与供电；
该模组通过NFC触碰即可完成数据传输与屏幕刷新，超低功耗运行，适用于智能工牌、手机壳、电子标签等场景，兼具环保性与交互便捷性。
八、产品终属：
仓储物流管理：用于货架标签、周转箱电子牌、物流跟踪标签、NFC无源锁等。
零售业创新：智能吊牌，显示商品详情、促销信息，支持消费者通过手机NFC读取产品真伪验证及线上跳转购买。
办公与活动：包括企业工牌、会议台卡、宴会席卡、校园证件等。
消费电子配件：NFC墨水屏手机壳、NFC智能备忘录、NFC电子留言板等场景应用。
航空与交通服务：NFC电子登机牌、NFC电子行李牌
教育及生活工具：用于学生证、单词背诵卡等场景
以下图文内容为NFC墨水屏手机壳的基础说明。

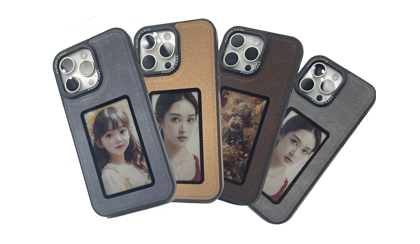

NFC墨水屏手机壳是一款融合近场通信技术与电子墨水屏的创新配件，通过手机NFC功能触碰即可实现无电池无线传输，用户可随时将个性化图片、文字等内容投射至屏幕显示。适用场景涵盖商务备忘、旅行票务、学习打卡等，实测可作电子留言板、地铁路线图显示或单词背诵工具，未来还可拓展智能家居联动功能。目前主流适配iPhone系列，安卓机型逐步覆盖，价格亲民且支持个性化定制，兼具科技感与实用性。
