产品概述

组件化线路板以柔性线路板裸板为载体，无需依赖外部焊接器件，依托线路板基材与成熟制造工艺直接生成功能单元。通过蚀刻线路图形、特种柔性高分子材料叠加、局部裸芯片植入三大实现路径，直接在裸板本体实现天线、传感、电热、电磁感应等各类功能。

产品基材覆盖单双面软板、多层柔性板、超薄刚性板、刚柔结合板裸板，借助结构线路、特色材料、芯片植入工艺，使裸板局部或整体形成一体化功能模组。核心融合线路板材料工艺与硬件电子技术，代表产品包含柔性压力传感器、NFC 天线、RFID 天线、毫米波雷达天线、加热片、防拆卸防探测 MESH 安全线圈、WPC‑QI 无线充电线圈等，可提供 ODM 定制开发服务。

产品线介绍

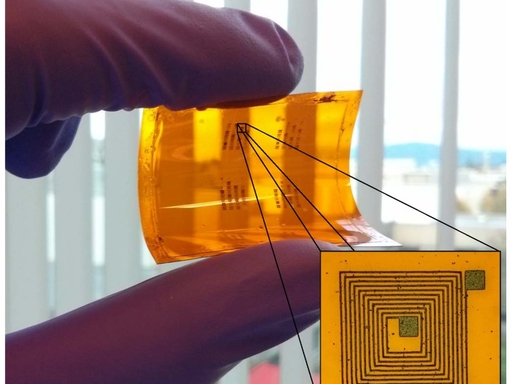

1、柔性 NFC 天线｜13.56MHZ

• 功能电路：电磁感应‑电磁耦合‑电磁谐振电路，基础原理为 LC 振荡电路

• 产品形态：完整独立功能电路

• 应用定位：无线数据通信

• 研发设计：依托 PCB 仿真设计与线圈制造性能曲线，保障 EDA 设计图向 CAM 图纸转换成功率

• 材料工艺：柔性线路板材料 + 线路板全套制造工艺

• 品控保障：产品功能验证、整机可靠性测试、专项特性管控（材料特性 + 线路蚀刻性能 + 成品性能）

• 测评输出：《NFC 天线线路板专项特性测评报告》

2、柔性 RFID 天线｜13.56MHZ

• 功能电路：电磁感应‑电磁耦合‑电磁谐振电路，基础原理为 LC 振荡电路

• 产品形态：完整独立功能电路

• 应用定位：无线数据通信

• 研发设计：依托 PCB 仿真设计与线圈制造性能曲线，保障 EDA 设计图向 CAM 图纸转换成功率

• 材料工艺：柔性线路板材料 + 线路板全套制造工艺

• 品控保障：产品功能验证、整机可靠性测试、专项特性管控（材料特性 + 线路蚀刻性能 + 成品性能）

• 测评输出：《RFID 天线线路板专项特性测评报告》

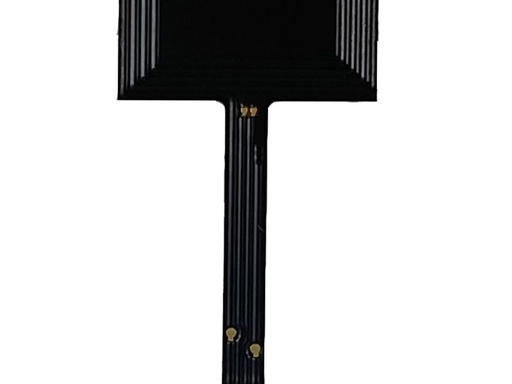

3、WPC‑QI 柔性无线充电线圈｜87‑205KHZ

• 功能电路：电磁感应‑电磁耦合‑电磁谐振电路，基础原理为 LC 振荡电路

• 产品形态：完整独立功能电路

• 应用定位：无线能量转换

• 研发设计：依托 PCB 仿真设计与线圈制造性能曲线，保障 EDA 设计图向 CAM 图纸转换成功率

• 材料工艺：柔性线路板材料 + 线路板全套制造工艺

• 品控保障：产品功能验证、整机可靠性测试、专项特性管控（材料特性 + 线路蚀刻性能 + 成品性能）

• 测评输出：《WPC‑QI 无线充电线圈线路板专项特性测评报告》

4、WPC‑QI&NFC 二合一柔性线圈｜13.56MHZ + 87‑205KHZ

• 功能电路：电磁感应‑电磁耦合‑电磁谐振电路，基础原理为双频 LC 振荡电路

• 产品形态：双频一体化独立功能电路

• 应用定位：无线数据通信 + 无线能量转换

• 研发设计：PCB 仿真匹配制造性能曲线，保障图纸转换成功率；专项设计规避、抑制两套 LC 振荡电路之间信号串扰

• 材料工艺：柔性线路板材料 + 线路板全套制造工艺

• 品控保障：产品功能验证、整机可靠性测试、专项特性管控（材料特性 + 线路蚀刻性能 + 成品性能）

• 测评输出：《WPC‑QI&NFC 二合一线圈线路板专项特性测评报告》

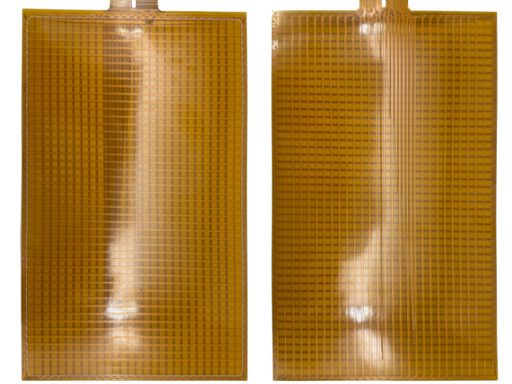

5、手写板类电磁屏线圈｜100 kHz～600 kHz

• 功能电路：电磁感应‑电磁耦合‑电磁扫描谐振电路，基础原理为阵列式 LC 谐振振荡电路

• 产品形态：阵列式集成独立功能电路

• 应用定位：高精度电磁手写触控交互

• 研发设计：阵列线圈 PCB 仿真，匹配实际制造性能曲线，保障 EDA 转 CAM 图纸成功率

• 材料工艺：高精度柔性线路板材料 + 阵列线圈精密蚀刻工艺 + 屏蔽补强工艺

• 品控保障：产品功能验证、整机可靠性测试、专项特性管控（材料特性 + 线路蚀刻性能 + 成品性能）

• 测评输出：《电磁屏线圈线路板专项特性测评报告》

核心优势

✅ 一体化集成：裸板直接实现电磁功能，减少外接器件，简化终端 BOM，降低装配难度
✅ 仿真前置研发：线圈仿真结合量产工艺曲线，从源头提升图纸转生产文件的成功率，减少改板迭代
✅ 全流程品控闭环：从基材、蚀刻制程到成品性能三层管控，可输出对应专项测评报告
✅ 柔性适配：轻薄可弯折，适配狭小空间、曲面结构，支持消费电子、手写设备、智能硬件多场景
✅ 可定制开发：频率、线圈布局、结构尺寸均可按需 ODM 定制

典型应用场景

智能穿戴、移动终端、手写电磁屏、无线充电设备、身份识别、门禁读卡、智能标签、便携小型化智能硬件等。
