一、产品定义

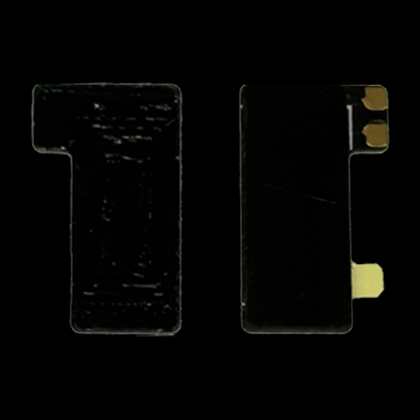

智能眼镜NFC无线充电接收端天线线路板是智能眼镜无线充电系统的核心接收组件，专为极小型可穿戴设备设计。该产品采用近场通信(NFC)无线充电技术，工作频率为13.56MHz，通过电磁感应原理实现电能的无线传输。产品集成天线线圈、匹配电路、整流模块和通信功能于单一微型化线路板上，作为能量接收与转换的关键载体，直接为智能眼镜内置电池提供充电能力。
该线路板在智能眼镜系统中扮演双重角色：既是电能接收器，也是数据通信接口。它能够接收来自专用充电盒或充电基站的无线能量传输（最高可达1W功率输出，200mA@5V），同时支持NFC论坛标准的通信协议，实现充电状态反馈与设备认证功能。此组件通常嵌入眼镜腿内部空间，与眼镜的微型电池、主控电路和充电管理芯片紧密协作，构成完整的无线充电解决方案。
二、产品特性
工作在13.56MHzNFC标准频段，支持高达1W的接收功率和5mA至250mA的锂离子电池充电，符合NFC Forum无线充电（WLC）标准。
集成高频镍锌（NiZn）铁氧体材料，有效抑制眼镜内部金属产生的涡流损耗，提升能量传输效率和信号完整性，并增加有效感应距离与抗偏移能力。
完全兼容NFC Forum Type 2标签标准，支持自定义NDEF功能，可在充电同时进行设备认证、参数配置等数据交互。
三、产品技术支撑
特色材料技术：
介电常数相对稳定、尺寸涨缩系数较小；
特色工艺技术：
线宽可控、线距可控；
组件化技术：
LCR参数与阻抗匹配技术（设计与制造）；
耦合增强与形状优化技术（设计与制造）；
天线尺寸与结构设计技术（设计与制造）；
铁氧体匹配与设计技术（设计与制造）；
四、产品制造流程

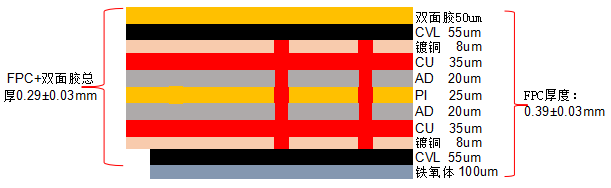

双面FCCL+双面油墨开料、CNC钻孔、黑孔、电镀、图形转移、曝光显影蚀刻、贴合、压合、铁氧体、测试等；
五、核心QC工序
孔厚控制、线路缺陷测试、LC电路性能测试
六、产品测试报告
《智能眼镜NFC无线充电接收端天线感应线圈LCR性能测试报告》
七、产品直属：智能眼镜接收端模组
该NFC无线充电接收端天线线路板是智能眼镜接收端模组的核心组成部分，与电源管理单元、通信控制单元（含NFC收发芯片）、电池保护电路共同构成完整接收系统。
接收端模组通常安装在智能眼镜腿内部，通过柔性印刷电路与主控板连接，既节省空间又保持美观。模组整体对智能眼镜的整体重量和佩戴舒适度影响极小。
八、产品终属：智能眼镜
以下图文内容为智能眼镜的基础说明。

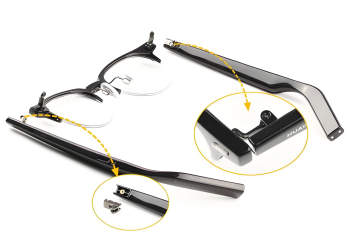

该NFC无线充电接收端天线线路板最终应用于各类智能眼镜产品，包括：
l 增强现实(AR)眼镜：为AR显示、语音交互和环境感知功能提供便捷的无线充电解决方案，提升用户体验。
l 智能音频眼镜：如华为X Gentle Monster Eyewear II等产品，支持无线充电功能，消除充电接口，提高防水性能和设计自由度。
l 医疗与辅助眼镜：为助听器、视力增强等医疗设备提供完全封闭的无线充电方案，提高设备的安全性和可靠性。
这些智能眼镜产品通过集成NFC无线充电技术，实现了无接口化设计，显著提升产品的防水防尘能力（最高可达IP67等级），同时增强了产品的科技感和用户体验。用户只需将眼镜放入专用充电盒或靠近充电底座即可开始充电，极大简化了充电流程。
智能眼镜NFC无线充电接收端天线线路板的技术创新，推动了智能穿戴设备向更小型化、更高集成度和更优用户体验方向发展，为下一代智能眼镜的设计提供了关键技术支持。
