一、产品定义

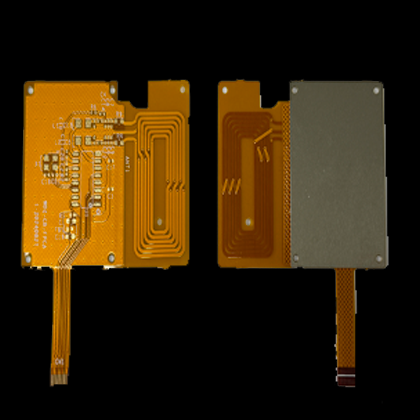

打印机NFC天线线路板是专为无线打印设备设计的核心组件，通过高频基材（如罗杰斯、聚四氟乙烯）和紧凑结构（如倒F形、蛇形走线）实现稳定信号传输，采用多层板设计优化阻抗匹配并集成电磁屏蔽技术以增强抗干扰能力，其制造工艺注重精细加工（±0.02mm线宽精度）和环境适应性（沉金/OSP表面处理），可适配工业仓储、智能标签打印等场景，通过仿真优化确保回波损耗≤-10dB、驻波比≤1.5，满足高效通信需求。
二、产品特性
打印机NFC天线线路板采用低损耗基材（介电常数2.50-3.50±0.05）与倒F/蛇形走线结构，在1.6mm厚板材上实现2.4GHz频段高效辐射（增益≥2.5dBi），集成电磁屏蔽层与π型滤波电路，支持±0.02mm蚀刻精度及沉金/OSP工艺，适配工业级-40℃~125℃宽温环境，可内嵌于智能标签打印机、仓储扫描终端等设备，满足抗金属干扰与高密度布线需求。
三、产品技术支撑
天线通过倒F形或蛇形走线形成谐振回路，在2.4GHz频段激发电磁波辐射。信号经阻抗匹配电路优化后，通过馈电点与无线模块连接，实现无线打印设备与标签/终端的双向通信。电磁屏蔽层（65dB衰减效能）抑制金属外壳干扰，确保复杂环境下的稳定信号传输。
特色材料技术：
介电常数相对稳定、尺寸涨缩系数较小、抗干扰能力强；
特色工艺技术：
线宽可控、线距可控；
组件化技术：
R\C器件电路模拟控制（设计与制造）；
LCR参数与阻抗匹配技术（设计与制造）；
振荡电路模拟控制（设计与制造）；
天线尺寸与结构设计技术（设计与制造）；
耦合增强与形状优化技术（设计与制造）；
四、产品制造流程

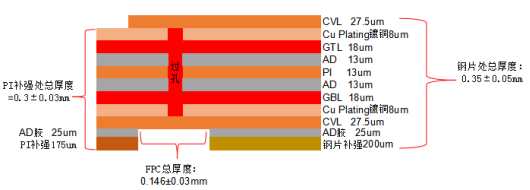

双面FCCL+覆盖膜开料、CNC钻孔、黑孔、电镀、图形转移、曝光显影蚀刻、贴合、压合、测试等；
五、核心QC工序
孔厚控制、线路缺陷测试、LC电路性能测试
六、产品测试报告
《打印机NFC天线感应线圈LCR性能测试报告》
七、产品直属：打印机无线通信模组
打印机NFC天线线路板属于打印机无线通信模组的核心组件，具体归类为射频（RF）功能模组，是打印机实现无线连接（如蓝牙、Wi-Fi）的关键硬件单元。其功能包括高频信号传输、阻抗匹配及电磁屏蔽，通常集成于打印机主板中，与主控芯片、射频开关等构成完整的无线通信系统。
八、产品终属：打印机
以下图文内容为便携式手持打印机的基础说明。

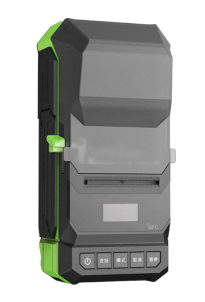

便携式手持打印机是一种支持近场通信（NFC）功能的小型移动打印设备。用户只需用手机轻轻一碰，即可快速建立连接并打印，无需繁琐的蓝牙配对或APP设置，极大地简化了操作流程。它特别适合物流、零售、仓储等需要快速打印标签和单据的场景，实现了真正的“一碰即印”，提升了移动办公的效率。
