一、产品定义
电磁屏柔性天线线圈线路板，是电磁触控模组（EMR）核心组件——天线板。手写输入精度、灵敏度、应用场景适配能力是天线板的关键设计方向。

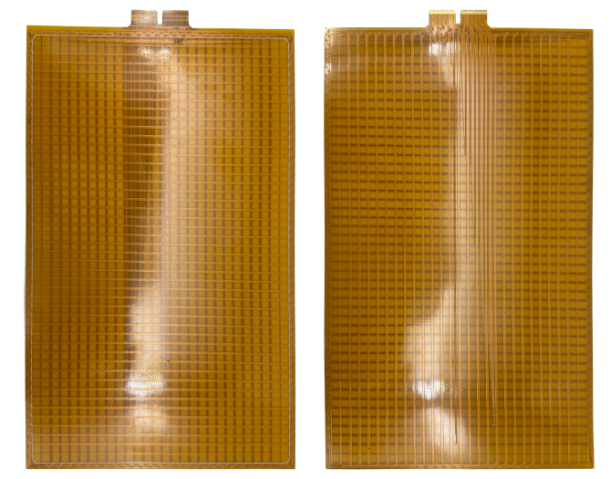

天线板通过密集排布的电磁感应线圈阵列（水平/垂直双向布局），可捕捉电磁笔发射的微弱磁场变化，实现0.012mm级坐标精度（相当于人类头发直径的1/6），笔迹轨迹无断点或抖动，即亚毫米级分辨率，实现高精度定位；线圈接收的磁场强度变化与笔尖压力呈线性关系，配合控制板算法，可解析16,384级压感，精准模拟毛笔顿挫、钢笔飞白等效果，即动态压感支持，实现压感还原；柔性板可曲面贴合，刚性板保证尺寸涨缩小，透明板可适配OLED屏实现百万级对比度显示，及透明化与光学优化。
二、产品特性
采用聚酰亚胺（PI）或透明PET基材，厚度≤0.1mm，支持曲面屏嵌入；
线圈层覆盖金属网格，阻隔液晶驱动电路、WiFi等外部电磁噪声，信噪比提升40%；
满足高精度定位与压感还原，柔性天线生产制造性能一致性良率较高。
三、产品技术支撑
通过电磁笔与感应板之间的能量交互获取坐标数据，笔尖压力通过可变电容转化为电信号，实现压感控制。压感级别可达16,384级，分辨率达5080 LPI（线每英寸），精准还原笔迹粗细变化
特色材料技术：
介电常数相对稳定、尺寸涨缩系数较小、PET透光度达85%，PI透光度达92%；
特色工艺技术：
线宽可控、线距可控；
组件化技术：
R\C器件电路模拟控制（设计与制造）；
压力传感电路模拟控制（设计与制造）；
振荡电路模拟控制（设计与制造）；
四、产品制造流程
双面FCCL+覆盖膜开料、CNC钻孔、黑孔、电镀、图形转移、曝光显影蚀刻、贴合、压合、测试等；
五、核心QC工序
孔厚控制、线路缺陷测试、LC电路性能测试
六、产品测试报告
《电磁感应线圈LCR性能测试报告》
七、产品直属：手写触控模组
手写触控模组是一种基于电磁感应（EMR）或电容技术的硬件组件，主要用于实现高精度手写输入、电子签批、绘画等功能。其核心技术在于通过感应笔或手指的触控位置、压力及轨迹，将模拟书写转化为数字化信号。核心组成组件：天线板（接收电磁笔信号）、控制板（处理信号并转换为数字坐标）、电磁笔（无源无线设计，无需电池）。
八、产品终属：
政务/金融：电子签批屏、银行业务终端、智能自助终端等、触控一体机等；
商用场景：POS机签名板、会议触控终端、银行签名板；
医疗：电子病历签署、手术知情书；
教育领域：智能黑板、电子白板、数字书法课桌、手绘板等；
消费电子：绘画板、智能电子记事本、平板触控电脑等；
工业设计：100英寸以上大屏交互系统。
以下图文内容为绘画板的基础说明。

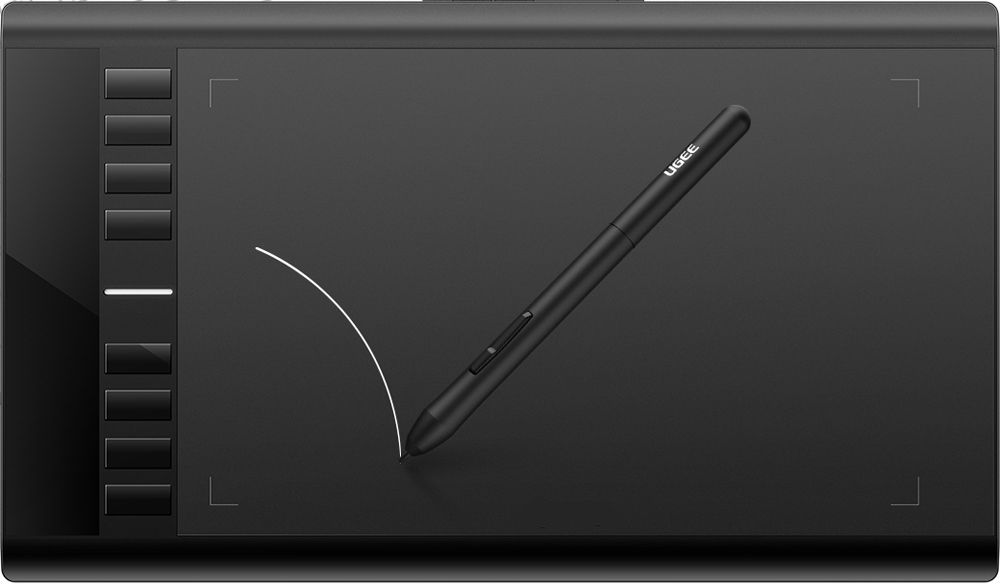

绘画板又名绘图板、数位板、手绘板等等，是计算机输入设备的一种，通常是由一块板子和一支压感笔组成，它和手写板等作为非常规的输入产品相类似，都针对一定的使用群体。用作绘画创作方面，就像画家的画板和画笔，我们在动画电影中常见的逼真的画面和栩栩如生的人物，就是通过数位板一笔一笔画出来的。数位板的这项绘画功能，是键盘和手写板无法媲美之处。数位板主要面向设计、美术相关专业师生、广告公司与设计工作室以及矢量动画制作者。
